Bemusterung LCC Innentüren Atrium
Festgelegt wurde:

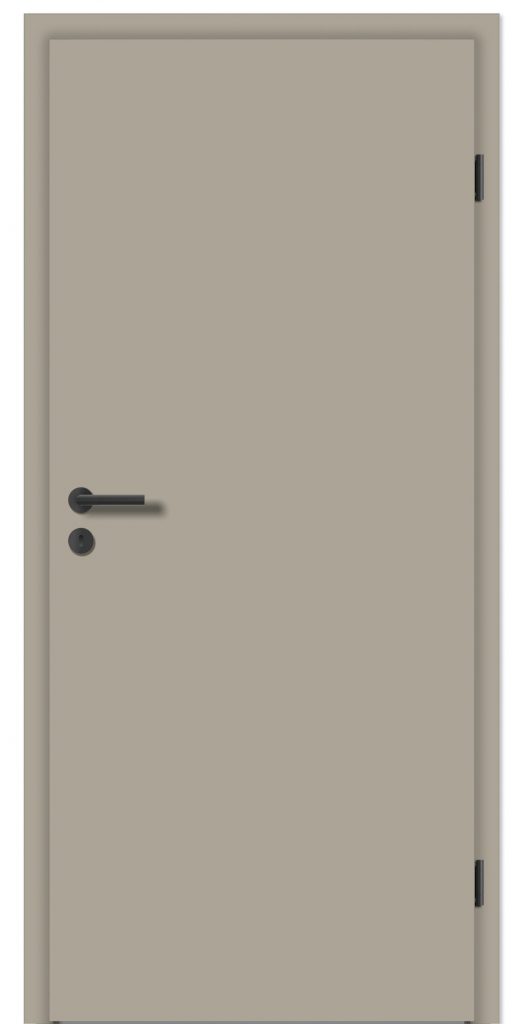

– Alle am Atrium liegende Türen (ausser Windfang) erhalten die Oberfläche CPL Seidengrau
– Türblatt mit voller Röhrenspan und eckiger Kante
– Drückerhöhe bei allen Türen 1050 mm ab OKFF
– Schlösser vorgerichtet Profilzylinder (ausser Beh. WC )

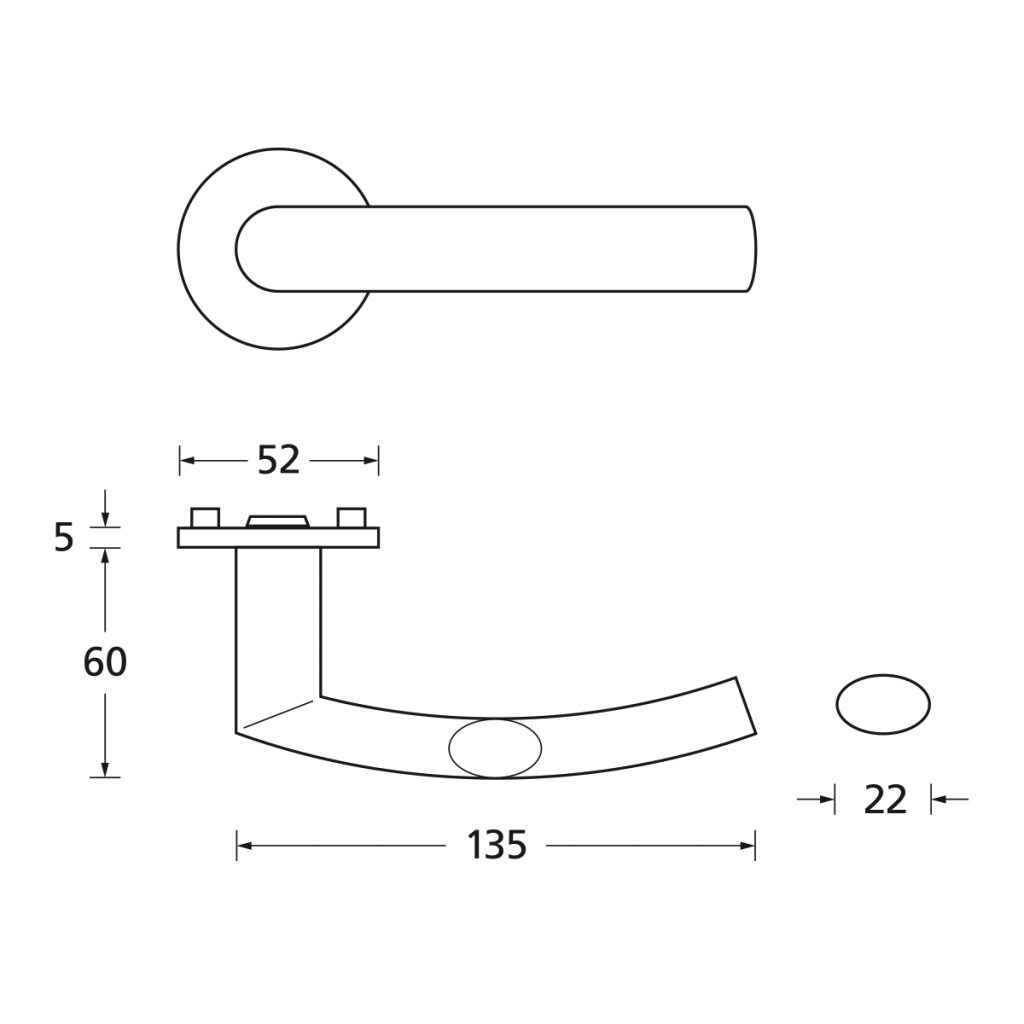

– Drücker Farbe Schwarz Halbrund
– Bänder bei den Türen ohne Rauchschutz oder T30 Funktion werden schwarz

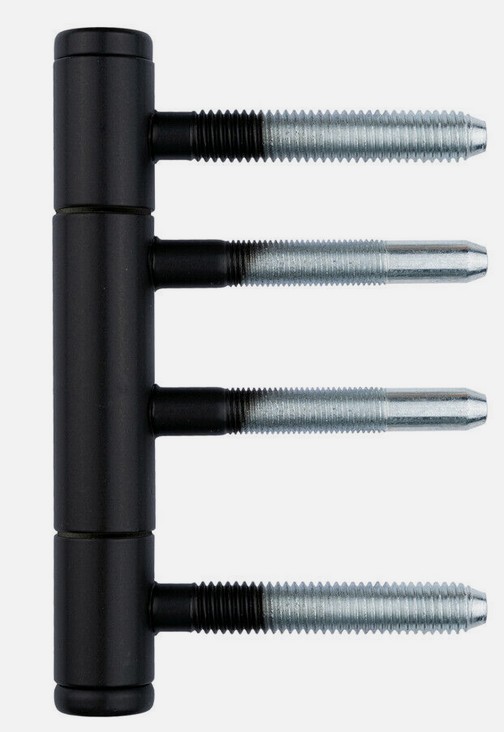

– Bandausführung V0026
– Türfutter mit 60 mm gerundeter Bekleidung seidengrau
Treppenhaus :
Mit Sonderfunktion Rauchdicht Bänder Edelstahl lt Zulassung . Die Treppenhaustüren erhalten Blindrosetten
Küche :
Mit Sonderfunktion T30-Rauchdicht und mit Glasausschnitt Fries 4- Seitig 200 mm Verglasung Klarglas , Bänder Edelstahl lt Zulassung
Diese Tür soll eine Stahl-U-Zarge für Mauerwerk erhalten
Der Obentürschließer soll mit einer optionalen Schließzeitverzögerung ausgestattet werden.
WE-Türen :
Ausführung Klimaklasse 3
Schallschutzklasse 3

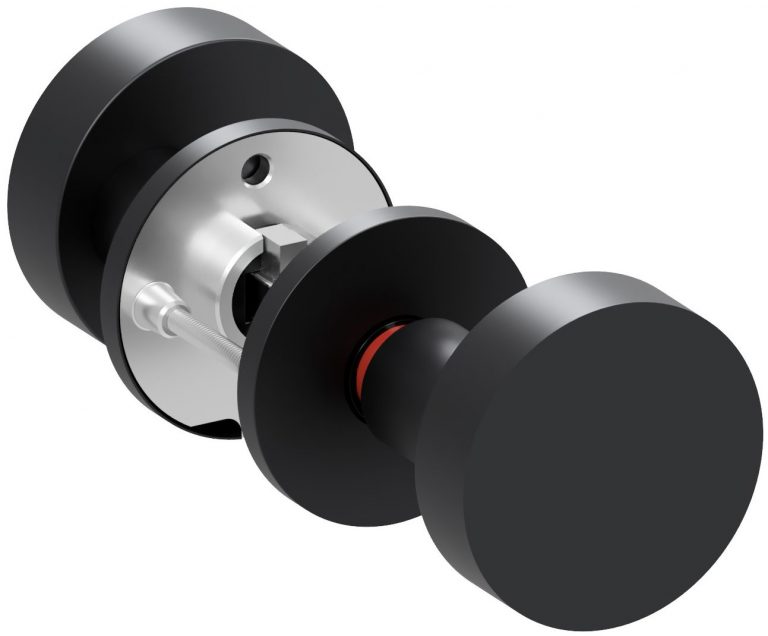

Türstärke ca 44 mm einseitig mit versetztem Knauf und ohne Spion
Drücker innen angepasst an die Innentüren, Bänder V0026 3-Teilig schwarz . Verstärkte Vollkunststoffkante wird nicht gewünscht.
Wohnungsinnentüren
Festgelegt wurde:

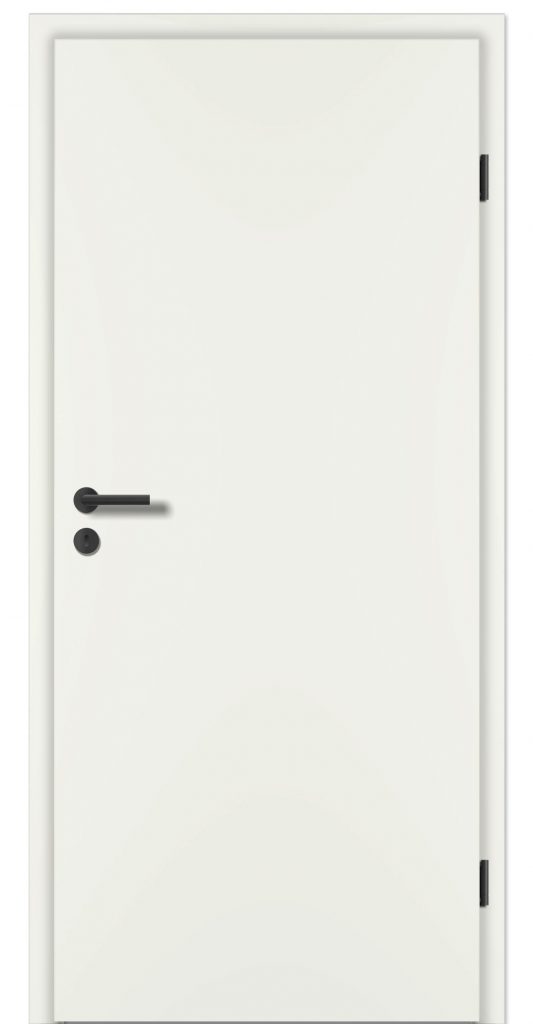

– Alle Innentüren der Wohnungen werden mit EPC Weißlack
ähnlich RAL 9010 ausgeführt.
Hinweis:Lack ist nicht so Kratzfest wie CPL.
– Türblatt mit voller Röhrenspan und eckiger Kante
– Drückerhöhe bei allen Türen 1050 mm ab OKFF
– BBT Schloß ( WC mit WC verriegeung)

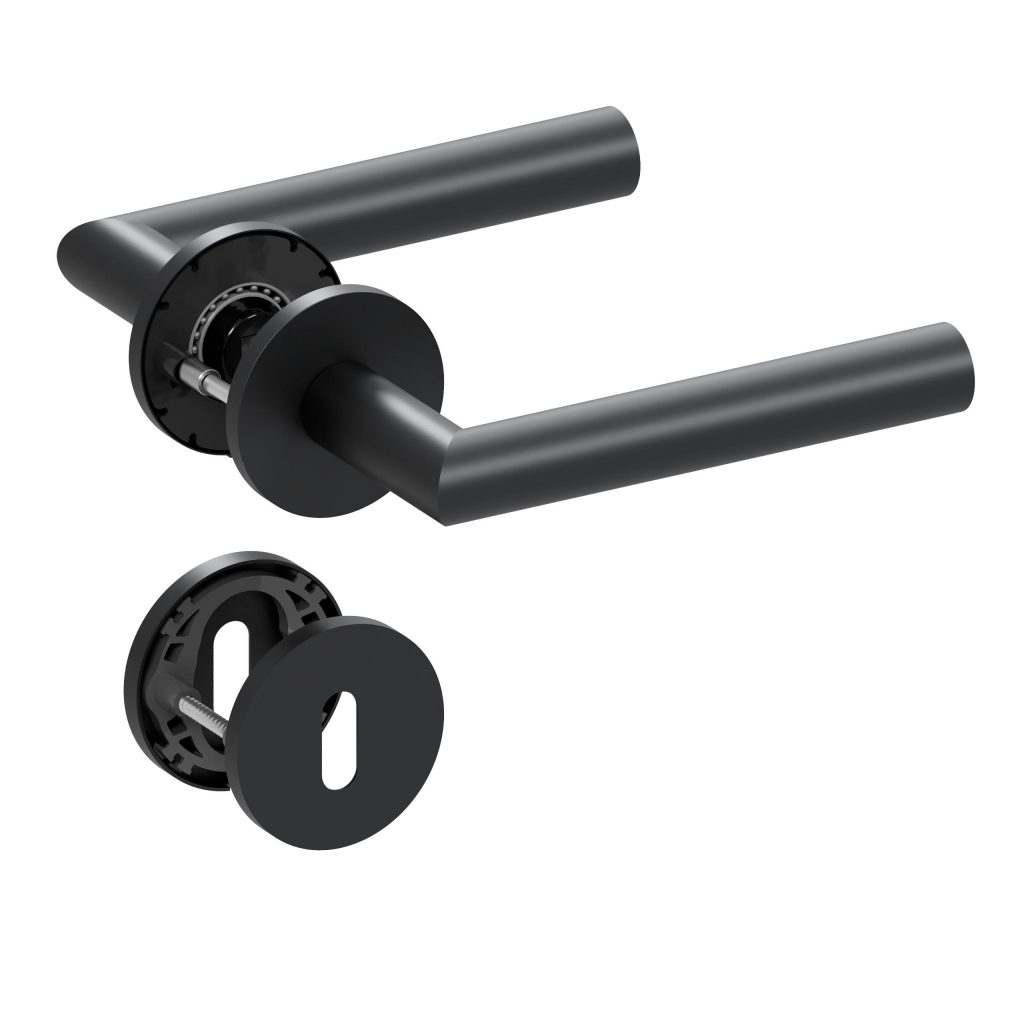

– Drücker Farbe Schwarz L-Form
(bei den 3 Rollstuhlgerechten Wohnungen 1-3 halbrund )
– Bandausführung V0026 schwarz
– Türfutter mit 60 mm gerundeter Bekleidung ähnlich 9016 beschichtet
Ausführung der Schiebetüren
Die Schiebetüren werden mit schwarzer Laufschiene und schwarzer Griffmuschel (Größe ca 155 x 45 mm Grifftiefe ca 18 mm) ohne Zarge montiert .
Optional ist gegen Mehrpreis eine Softclosefunktion und ein Stoßgriff möglich .

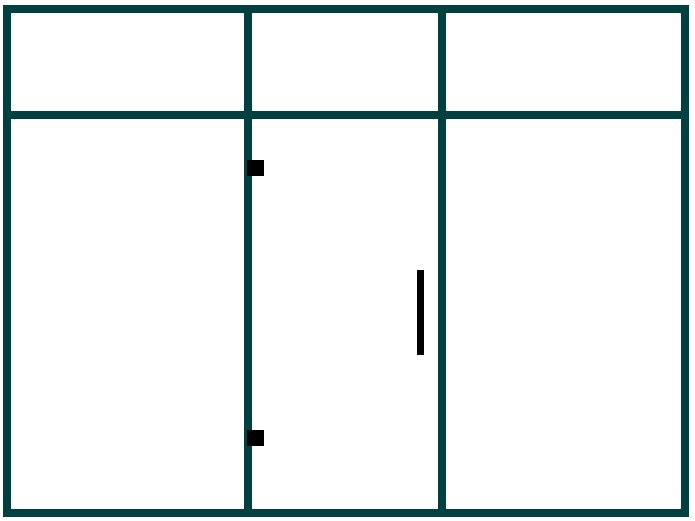

Windfang
Windfangelement mit 2 Seitenteilen und Oberlicht Klarglas als 2- schalige Stahlzarge mit Transportteilung . Verzingt grundiert zur bauseitigen Endbehandlung.Glasleisten Alu roh streichfähig .
Türblatt als Ganzglastür 8 mm Klarglas mit schwarzem Stoßgriff aus Rundrohr Länge ca 350-400 mm.
Die Glastür erhält einen Drehtürantrieb der die Tür über die Pushfunktion öffnet und automatisch wieder schließt.Ein Schloß ist nicht vorgesehen.
Video zum Antrieb …..
Info zum Antrieb …..
Küche Lichtband
Das Lichtband wird mit 4-seitig umlaufender Zarge als T30 Festverglasung ausgeführt.
WC Anlage Personal WC
Die WC Anlage wird als Trockenraumanlage in schlicht weiß , Profile Alu natureloxiert mit schwarzen kunststoff Drückern ausgeführt.

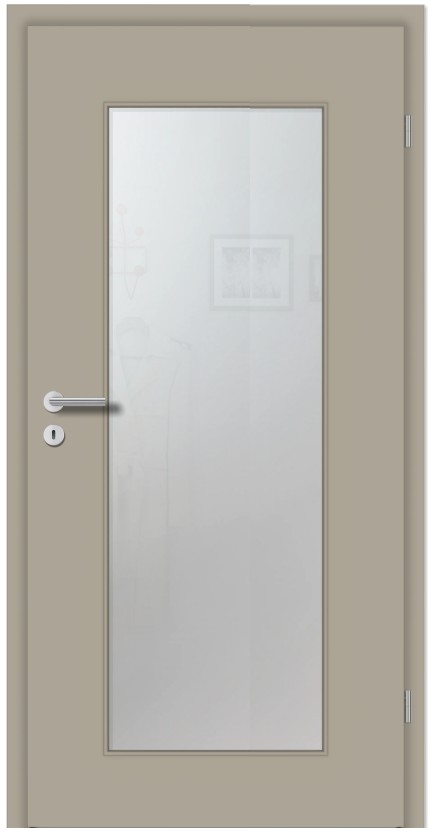

Küche Glasausschnitt Abbildung ähnlich
Garage - Keller

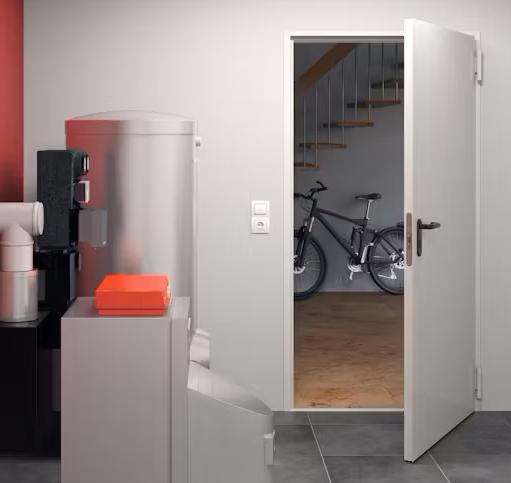

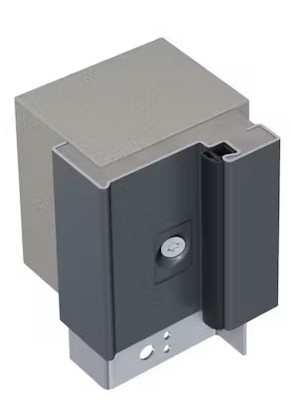

Die Öffngen werden normgerecht geändert. Für die grundierten Stahlbrandschutztüren sind Eckzarge / Eckzarge mit Ergänzung bzw U-Zargen ohne Bodeneinstand gemäß neuem Brandschutzkonzept vorgesehen .
Für Türen ohne Brandschutzanforderung sind 2-Schalige Stahlfutterzargen mit Vestellmöglichkeit zur Wandstärkenanpassungen und ZK-Türblätter weiß geplant .
Drückergarnituren Kunststoff schwarz mit Kurzschild

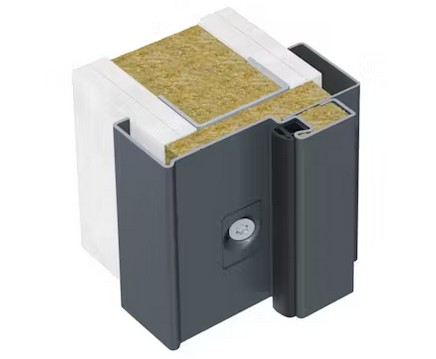

Zargendetail Keller + Garage
2 x T90 Zargen erhalten Standard Vergusszargen grau grundiert gemäß Zulassung
